Модульная газовая котельная 3.7 МВт с ГВС в Гатчине

Модульная газовая котельная 3.7 МВт с ГВС

Строительство водогрейной модульной газовой котельной 3.7 МВт – простое и эффективное решение задачи теплоснабжения различных объектов. Производство газовых модульных котельных осуществляется по техническому заданию на заводе. На объекте производится сборка блок модулей, электрики, автоматики, системы вентиляции и дымоудаления, проводятся пусконаладочные работы.

Что нужно учесть, прежде чем купить модульную газовую котельную МКУ-3.7 для отопления

Оборудование водогрейной газовой модульной котельной 3.7 МВт

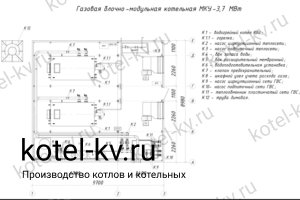

Здание газовой модульной котельной МКУ 3.7 МВт

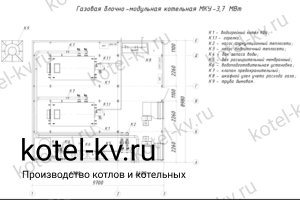

Здание модульной котельной 3.7 МВт

Здание транспортабельной водогрейной газовой модульной котельной 3.7 МВт на газообразном топливе состоит из блок-модулей. Для обеспечения проходов межу технологическим оборудованием во время эксплуатации в котельной предусматриваются модули вставки 1 м шириной.

Модули монтируются на фундамент и соединяются между собой в единую конструкцию сварными соединениями. После монтажа блоков крепятся фасонные элементы стенового и кровельного ограждения.

Каркас модулей МКУ изготавливается из профильной трубы и швеллера, покрытых огнезащитным покрытием для обеспечения требуемого класса огнестойкости.

Стеновое и кровельное ограждение выполняется из панелей типа "сэндвич". Стены и кровля – панели толщиной 150 - 200 мм в зависимости от региона установки модульной котельной установки на газовом топливе.

Внутренние поверхности ограждающих конструкций выполнены гладкими и окрашены влагостойкой и огнестойкой краской в светлые тона. Двери в газовой котельной МКУ 3.7 устанавливаются противопожарные.

Одиночное остекление блоков оконных проемов выполняет дополнительную функцию - легкосбрасываемых конструкций. Открывающиеся окна дополнительно выполняют функции приточной вентиляции.

В случае невозможности монтажа газорегуляторного пункта (ГРП) на площадке котельной, для поддержания требуемого давления газа, для устойчивой работы горелок котлов, в котельных следует предусматривать газорегуляторные установки (ГРУ), размещаемые непосредственно в котельной.

Фундамент модульной котельной 3.7 МВт на газе

Расчет фундаментов производится после проведения геологических изысканий на месте монтажа модульной котельной.

Бытовые помещения в газовой котельной

Бытовые помещения котельной

По техническому заданию заказчика в состав бытовых помещений модульной котельной на газообразном топливе, работающих без постоянного присутствия обслуживающего персонала, могут входить:

• туалет с умывальником.

В предлагаемом варианте газовой котельной 3.7 МВт бытовые помещения не предусмотрены.

Тепловая схема газовой модульной котельной

Газовая модульная котельная 3.7 МВт двухконтурная четырехтрубная с двумя независимыми контурами:

• котловой контур;
• сеть отопления;
• сеть горячего водоснабжения (ГВС).

Тепловая схема газовой модульной котельной 3.7 МВт

Количество тепла, поступающего в теплосеть на отопление, регулируется за счет автоматического изменения мощности горелки щитом управления котла путем переключения между ступенями горения и автоматическим управлением работы циркуляционных насосов теплосети с поддержанием постоянной температуры теплоносителя в подающем трубопроводе.

Регулирование количества теплоносителя, поступающего из теплосети по трубопроводу в теплообменники для нагрева воды контура ГВС и поддержания постоянной температуры воды в подающем трубопроводе ГВС, осуществляется шаровым краном с электроприводом.

Часть воды из водопровода отбирается на собственные нужды и подводится к сантехническим приборам.

Отопление и вентиляция модульной котельной 3.7 МВт на газе

Отопление водогрейной газовой модульной котельной 3.7 МВт производится за счет тепла, излучаемого тепломеханическим оборудованием, отопление бытовых помещений и электрощитовой осуществляется за счет радиаторов отопления.

Для создания допустимых параметров микроклимата во всех помещениях устанавливаются общеобменные приточные и вытяжные системы вентиляции с механическим и естественным побуждением, работающие весь отопительный период.

Выбор принципиальных схем вентиляции модульной котельной 3.7 МВт на газе в зависимости от режимов работы, расположения, назначения помещении и требований по кратности воздухообмена в помещениях с газоиспользующим оборудованием. Способ раздачи воздуха определялся в зависимости от температуры, подвижности в рабочей зоне и высоты раздачи воздуха.

Общеобменная вентиляция состоит из:

• приточно-вытяжных установок на базе водяных калориферов КСК с вентиляторами ВР 280-46;
• оконных проемов с режимом проветривания;
• вытяжных дефлекторов.

Электроснабжение газовой котельной установки МКУ

Электроснабжение водогрейной модульной котельной установки МКУ 3.7 МВт на газообразном топливе осуществляется от двух независимых источников. По степени надежности электроснабжения электроприемники здания относятся к I категории надежности.

Электрощитовая котельной В модульной котельной 3.7 МВт на газовом топливе предусматривается молниезащита, повторное заземление нулевого провода и защитное уравнивание потенциалов. Устанавливаемое в котельной электрооборудование выполняется во взрывозащищенном исполнении.

Для ввода, учета и распределения электроэнергии в электрощитовой МКУ 3.7 МВт устанавливается щит вводно-распределительного устройства ВРУ.

В МКУ предусмотрено раздельное рабочее и аварийное освещение электрощитовой и остальных помещений котельной. Освещение выполнено в соответствии с назначением и характером помещений.

Аварийное освещение предусмотрено на основных путях эвакуации. Светильники аварийного освещения выделены из общего числа, имеют встроенную аккумуляторную батарею, обеспечивающую автономную работу в течении 3 часов. Управление освещением МКУ осуществляется из щитов освещения автоматическими выключателями.

Сети электропитания выполняются медным кабелем в изоляции, не распространяющей горение для внутренней проводки марки ВВГнг-LS, для наружной проводки КГХЛ.

Прокладка кабелей в блок модулях выполнена:

• при прокладке по стенам - в лотке;
• при наземной прокладке - в стальных трубах.

На вводе в здание водогрейной модульной котельной установке 3.7 МВт на газе, выполнен контур с сопротивлением растеканию тока R≤10 Ом и мероприятия по уравниванию потенциалов. Контур повторного заземления выполняется из вертикальных заземлителей, соединенных между собой, проложенных в траншее на глубине 0,5 м от поверхности земли.

В качестве естественного молниеприемника и молниеотвода используются дымовая труба. В зону защиты от прямых ударов молнии попадает здание котельной.

Контур заземления молниезащиты объединяется с контуром повторного заземления.

Автоматизация промышленной газовой котельной

Водогрейная газовая модульная котельная 3.7 МВт марки МКУ оснащена приборами и средствами автоматизации в объеме, достаточном для надежной и безаварийной эксплуатации. Оснащение автоматизацией выполнено в соответствии со СП 89.13330.2016 «СНиП II-35-76. Котельные установки» и СП 41-104-2000 «Проектирование автономных источников теплоснабжения».

Управление всеми группами насосов осуществляется в автоматическом режиме, дополнительно предусмотрено ручное управление подпиточными насосами теплосети и сети ГВС.

Схемой предусматривается световая и звуковая сигнализация при повышении или понижении давления в обратном трубопроводе теплосети и аварийного отключения циркуляционных насосов теплосети, сети ГВС, котлового контура, подпиточных насосов теплосети и сети ГВС, аварии на котле, загазованности помещений, утечки газа, отсутствия напряжения на рабочем и резервном вводах питания. Контроль осуществляется датчиками давления KPI-35 «Danfoss» и контроллерами САУ-У, ТРМ1, ТРМ500, 2ТРМ1, ДЗ-1-СО, ДЗ-1-СН.

Контроль за работой водогрейных котлов КВа-1.86 МВт с газовыми горелками осуществляется с помощью щитов управления котлами, оснащенными микропроцессорными измерителями-регуляторами температуры и логическими контроллерами.

Схема защиты водогрейных газовых котлов КВа с горелками предусматривает автоматическое отключение горелок, подающих топливо в топки при:

• при повышении температуры воды в котле более 115 °С;
• повышении или понижении давления воды на выходе из котла;
• уменьшении расхода воды через котел;
• увеличении давления в топке;
• повышении или понижении давления газообразного топлива перед горелками;
• неисправности цепей защиты.

При помощи микропроцессорных измерителей-регуляторов температуры и логических контроллеров производится контроль работы водогрейных котлов с газовыми горелками, посредством изменения теплопроизводительности, переключаясь между ступенями горения, и посредством контроля выходной температуры теплоносителя.

Контроль за давлением теплоносителя в промышленных котлах осуществляется электроконтактными манометрами.

В здании газовой водогрейной модульной котельной на газе 3.7 МВт МКУ предусмотрены контроль, сигнализация и устройства, автоматически прекращающие подачу топлива к горелкам при достижении загазованности помещения 10% нижнего предела взрываемости природного газа и содержании в воздухе концентрации СО более 20 мг/м3, для этих целей устанавливается сигнализатор СН и сигнализатор СО.

На сетевом и подпиточном трубопроводе, трубопроводе ГВС предусмотрена установка узлов контроля расхода, температуры и давления для осуществления учета мощности котельной.

Остальные контрольно-измерительные приборы - показывающие.

Пожарно-охранная сигнализация и средства связи

Модульная котельная на газе МКУ 3.7 МВт водогрейная комплектуется пожарно-охранной сигнализацией и средствами связи. В состав пожарно-охранной сигнализации входит система светозвукового оповещения персонала, для подключения средств связи в комнате персонала предусмотрены розетки. По техническому заданию заказчика для модульной котельной на газообразном топливе, работающих без постоянного присутствия обслуживающего персонала может быть предусмотрена диспетчеризация.

Топливоподача газовой модульной котельной 3.7 МВт

Подвод природного газа к модульной водогрейной котельной 3.7 МВт осуществляется газопроводом.

Для поддержания требуемого давления газа, необходимого для устойчивой работы газовых горелок котлов, на площадке котельной предусматривается размещение газорегуляторного пункта (ГРП), если техническим заданием не предусмотрено размещение газорегуляторной установки (ГРУ) непосредственно в котельной.

Водоподготовка котельной

В качестве исходной воды для модульной котельной на газе 3.7 МВт принимается вода из хозяйственно питьевого водопровода.

Водоподготовка подпиточной воды производится посредством коррекционной обработки при помощи установок "Комплексон" и деаэраторах, установленных на подпитывающих линиях.

Газовый тракт газовой котельной

Удаление образующихся в процессе сжигания дымовых газов производится через газоходы. Для каждого котла предусматривается индивидуальная дымовая труба. Возможна установка общей дымовой трубы на растяжках или самонесущей. Дымовая труба на растяжках для установки требует больше площади, однако цена модульной котельной 3.7 МВт с трубой на растяжках более низкая. Если вы ограничены в площади для установки котельной установки, потребуется установка самонесущей трубы. Применение индивидуальных дымовых труб требует минимальной площади.

Проектная документация на модульную котельную на газовом топливе

Проектная документация к модульной газовой котельной 3.7 МВт выполняется в соответствии с требованиями Постановления Правительства РФ от 16.02.2008 №87 «О составе разделов проектной документации и требованиях к их содержанию». Более подробно о проектной документации на модульные котельные вы можете прочитать по ссылке.

Условия поставки газовой модульной котельной 3.7 МВт

Купить модульную котельную 3.7 МВт на природном газе вы можете на нашем заводе, мы работаем по всей России и Казахстану.

Точная цена газовой модульной котельной 3.7 МВт рассчитывается после заполнения опросного листа.

Проектирование модульной газовой котельной 3.7 МВт с водогрейными котлами КВа выполняется за 45-60 календарных дней.

Монтаж 10-30 дней.

Пусконаладочные работы от 10 календарных дней.

Срок эксплуатации модульной газовой котельной 10 лет.

Гарантии изготовителя

Поставка водогрейных модульных газовых котельных установок 3.7 МВт осуществляется с завода изготовителя железнодорожным и автомобильным транспортом.

Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.

Сертификат соответствия на модульные котельные с 2015 года был упразднен. На сегодняшний день сертификаты выдаются только на здания модулей без внутренней обвязки. Подтверждением надежности и безопасности принятых решений в МКУ является проектная документация, выполненная специализированной организацией являющейся членом проектной СРО.
